• banner-22中.jpg

表面处理

联系智信善获取您的精密不锈钢带解决方案

与我们联系

*表示必填字段

提交

不锈钢的表面光洁度不仅影响其美观度，还对性能、可靠性和其他因素产生很大影响。无论不锈钢的应用或最终用途如何，都应仔细选择其表面光洁度，以最好地满足当前要求。这是因为，除了提供所需的视觉吸引力外，光洁度的选择还会影响耐腐蚀性、电气性能等特性、可焊性、制造操作，并影响各种经济因素。

常见的表面处理


RAP® 2E 一种相对粗糙的喷丸表面，具有冷带公差，粗糙度比 1D 表面更低。


2E 拉丝 2E 略带方向性的饰面。它比喷丸饰面光滑得多，并且可以在许多需要良好清洁性的应用中取代标准冷轧饰面 2B。

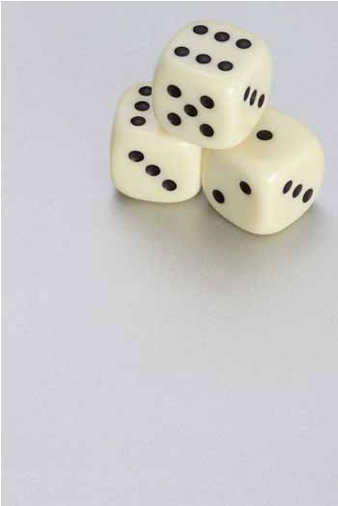

2B 表面光滑，光泽度低。

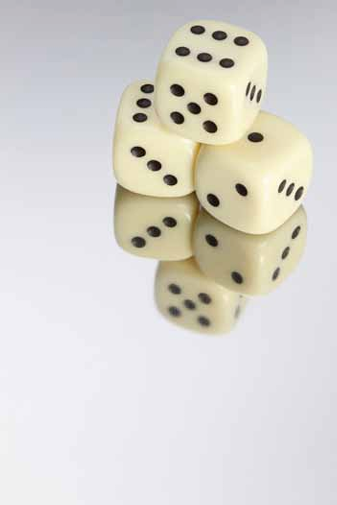

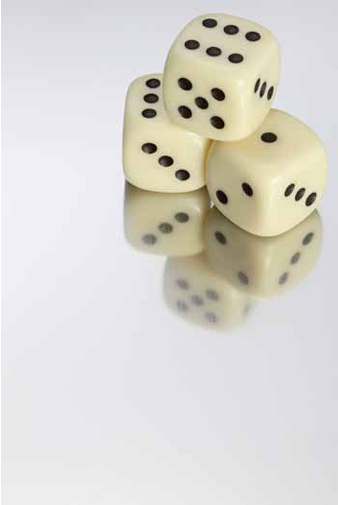

2R/BA 一种明亮的镜面饰面，适用于需要高光泽度或特别卫生的表面的应用，2R 饰面用于需要高图像清晰度或易于清洁的超光滑表面的应用。

标准表面处理

表1.不同不锈钢表面处理的表面粗糙度

Surface
finish
 EN1008-2		 Type of
 process route		 Surface
roughness as
in EN 10088-2		 Notes
1D Hot rolled,heat treated,
(shot blasted）andpick-
led.Rough and dull		   Ra typically in the 3.50-7.50μm
range
2D Cold rolled,heat treat-
ed,picked.Smooth.
2B Cold rolled,heat treat-
ed,pickled.skin passed.Smoother than 2D		   Ra typically in the 0.30-0.50μm
range
2G Ground
Grade of grit or surface
roughness can be specified.Unidirectional tex-ture,not very reflective
2R Bright annealed
Cold rolled,bright annealed,Smooth,bright,reflective
2J Brushed or dull polished
Grade of brush or
polishing belt or surface
roughness can be specified.Unidirectional texture,not very reflective
2K Satin polish Transverse
RA＜0.5μm
2P Bright polished
The finish is achieved by mechanical polishing.Theprocess of surface roughness can be specified.it is a non-directional finish，reflective，with a high degree of image clarity
Surface finish
 ASTM A 480/490 M		 Description Notes
3 A linearly textured finish that can be
produced by either mechanical polishing
or rolling.A Skilled operator can generally
blend this finish.		 Average Ra
 may generally
 be up to 1μm
4 A linearly textured finish that can be
produced by either mechanical polishing
or rolling.A Skilled operator can generally
blend this finish.		 Average Ra
 may generally
 be up to 0.6μm
5 Architectural finishes.These are  a separate category and can be negotiated between buyer and seller,as there are many techniques and finish variations available throughout the world, Transverse Ra value should not exceed 0.5μm
6 This finish has a soft,satin appearance,
typically produced by Tampico brushing of
a No.4 finish
8 This is a highly reflective,smooth finish,
typically produced by polishing with successsively finer grit abrasives,then buffing.Typically,very faint buffing or polishing lines may still be visible on the final product.Blending after assembly may be done by buffing

表面粗糙度测量因仪器、实验室和操作员的不同而不同。3 号和 4 号表面粗糙度的测量也可能存在重叠。

表2. 粒度和表面粗糙度的比较-近似值

Grit size Rq
μm		 Ra
μm
80 2.02 1.8
120 1.47 1.32
150 1.2 1.06
180 0.86 0.76
240 0.43 0.38
320 0.36 0.3
500 0.20  0.18
600 0.15 0.13

不锈钢表面及光泽度控制

Stainless steel surface &glossiness control
Name Roughness
(um)		 Range ofglossiness
    (Gu)		 Apperance &characters
BR 0.15~0.3 above250
BR 0.15~0.3 200~350 spotty,shiny surface
DOM.3 0.3-0.45 200
DOM.4 0.35~0.5 above150 spotty,Slightly dull surface
SDH 0.6~1.0 under200 spotty surface with increased
roughness
RA 0.1~0.2 X>200Y>420 Fine and bright surface
S RA 0.8~1.2   The finestsandblasted surface
S RA 1.2~1.8   Fine sand blasting
S RA 1.8~24 <130 Coarse-grained sand blasting

不锈钢板材表面处理指南 | 抛光、拉丝、镜面

标准表面处理 铬镍和直铬等级的不锈钢带可以进行表面处理，以提供各种各样的表面处理

#1D – 冷轧、退火和酸洗

#2D–冷轧、退火、酸洗或退火并用暗卷进行表皮处理。

#1B – 冷轧抛光卷，退火和酸洗

#2B – 在抛光辊上进行冷轧，退火、酸洗并在抛光辊上进行表皮处理

#1BA - 在抛光辊上进行冷轧，在保护气氛中退火，保持轧制时的表面外观

#2BA – 相同

#1BA 除退火带材要经过最后的平整处理外。

#1CBA – 暗冷轧并在保护气氛中退火

#1 光亮硬化 - 马氏体钢种在抛光辊上冷轧，并在保护性气氛中进行热处理，保留轧制时的表面外观。#2TR - 冷轧至客户指定的状态，可根据要求提供特殊精加工。

*** 并非所有合金都具有所有表面处理 --- 请联系 ZXS 销售部门了解更多信息。

不锈钢的表面粗糙度是多少？

任何关于表面光洁度的讨论如果不提及表面粗糙度都是不完整的。表面粗糙度是衡量制造表面纹理的指标。RA 或平均粗糙度在北美最常用。它是表面在一定采样长度上的峰谷平均值。数值通常以微英寸或微米为单位。

Rz，即平均粗糙度深度，在欧洲最常用，是 5 个采样长度上最高峰到最低谷的平均值。

表面粗糙度对材料的耐久性和性能有着至关重要的影响，因此也必须密切考虑和控制。

仍不确定哪种表面处理适合您的应用？请联系我们，与我们的冶金或产品开发团队交谈。除了此处提到的表面处理外，我们还提供定制表面处理，以适应先进和新兴的应用，例如超导体。
